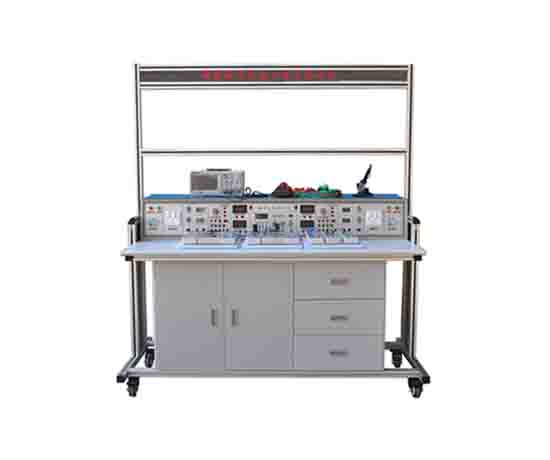

汽車電子電氣基礎實驗系統的虛擬測量界面系統集成所有輸入和輸出、開關、電源和信號源和測量電路，與實驗器接通，然后插入實驗卡，通過USB接口連接電腦，借助配套多媒體課程軟件進行實驗，下面由小編為您詳細介紹!

　　虛擬測量儀器(測量儀器和發生源)要求功能如下

　　(1)2個電壓表 VIs，2個電流表VIs：AC，DC，9個量程從100mV到50V，諧波真有效值，AV;

　　(2)1個帶8個繼電器的VI，1個萬用表VI：萬用表在多媒體課程軟件中顯示(LM2330，LM2331或LM2322可選);

　　(3)1個2/4通道示波器：帶寬10MHz，9個步長(20 mV - 10 V)， 激勵和預激勵， 25個時間量程(100ns - 10 s)，XY和XT模式;

　　(4)1個可調直流電壓 VI 0 - 10 V;

　　(5)1個函數發生器：0.5Hz - 5MHz，0 - 10 V，正弦波，方波，三角波;

　　(6)1個任意函數發生器VI，1個脈沖發生器VI;

　　(7)1個VI，帶16數字輸出，1個VI帶 16個 數字輸入，1個VI 帶16數字輸入/輸出，顯示方式：二進制，十六進制，十進制和八進制數字;

　　(8)1個三相電源0 - 150赫茲，0 - 14 Vrms;

　　(9)1個可調直流電源3x(-20 V - +20 V));

　　(10)1個相移和時鐘速率可調的三相電源;

　　新能源汽車電子電氣基礎實驗系統包括以下課程模塊

　　(1)直流、交流電壓、電阻、電流、歐姆定律、串聯、并聯和混聯電路;

　　(2)分壓器;

　　(3)電阻(歐姆電阻、光敏電阻、熱敏電阻);

　　(4)電位器;

　　(5)二極管(二極管、齊納二極管、標準二極管);

　　(6)電容器;

　　(7)線圈和繼電器;

　　(8)如雙極性和單極性晶體管(場效應晶體管)等復雜元件;

　　技術參數

　　(1)32位處理器，帶測量存儲器;

　　(2)USB接口，傳輸速率12Mbits/s;

　　(3)WLAN/WiFi接口，2.4GHz, IEEE 802.11b/g/n;

　　(4)2mm安全測量導線插座;

　　(5)可調模擬輸出，+/ - 10 V，0.2 A，DC - 5 MHz，使用BNC和2mm插座;

　　(6)4個10 MHz帶寬的模擬差分放大器輸入，安全電壓高達100V，采樣速率100兆采樣，9個量程，記憶深度4 x 8k x32 bits，輸入通過BNC(2個輸入)或2mm插座(4個輸入);

　　(7)2個測量電流的模擬輸入，5A過流保護，采樣速度250千，2個測量范圍，12字節分辨率，通過2mm插座連接;

　　配置包括

　　(1)1套虛擬測量界面系統;

　　(2)3個實驗器;

　　(3)1個Multis13 數字萬用表;

　　(4)1套測量配件、分流器和測量導線;

　　(5)新能源汽車電子電氣基礎實驗系統、配套實驗器、測量配件、分流器和測量導線;
